Por estos días me encuentro desarrollando un personaje 3D como parte de mi proceso de aprendizaje y perfeccionamiento en modelado orgánico. La animación presentada corresponde precisamente al modelo sobre el que he estado trabajando durante las últimas semanas. Después de varios intentos fallidos entendí algo fundamental: para obtener buenos resultados en modelado y animación no basta únicamente con dominar las herramientas de Blender. También es necesario comprender las técnicas, principios y buenas prácticas utilizadas en producción profesional. :cafe: Fue justamente este proceso el que me llevó a estudiar más profundamente uno de los conceptos más importantes dentro del modelado 3D: la topología.
¿Qué es realmente la topología?

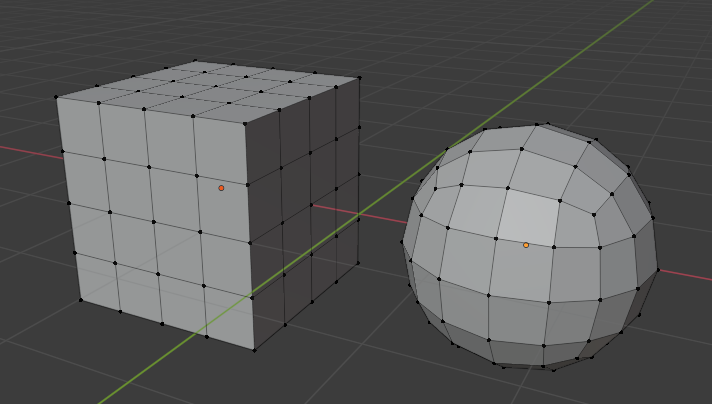

Uno de los errores más comunes cuando comenzamos en modelado 3D es pensar que la topología se refiere únicamente a la forma del modelo o a la cantidad de polígonos que posee una malla. Sin embargo, la topología no describe la geometría en sí misma, sino la manera en que la malla está estructurada y organizada internamente. Por ejemplo, un cubo y una esfera pueden tener exactamente la misma topología aunque visualmente sean formas completamente distintas. Lo importante no es únicamente la silueta del objeto, sino cómo fluyen sus vérices, aristas y polígonos. La imagen anterior representa bastante bien esta diferencia entre geometría y topología.La importancia de la topología en modelos orgánicos
Diseñar modelos orgánicos posee un nivel de complejidad considerablemente mayor en comparación con modelos inorgánicos o superficies rígidas. Cuando modelamos personajes, criaturas o rostros humanos, no solo debemos preocuparnos de que el modelo luzca bien estáticamente, sino también de cómo se comportará durante una animación. Aquí es donde una buena topología se vuelve absolutamente fundamental. Una malla correctamente estructurada permite:- Deformaciones más naturales durante la animación.
- Mejor comportamiento del rig.
- Pintado de pesos más limpio y controlable.
- Mayor facilidad para esculpir detalles.
- Correcciones más simples durante producción.
- Subdivision Surface más estable y predecible.
- Pliegues extraños.
- Pérdida de volumen.
- Pinching.
- Sombras incorrectas.
- Deformaciones poco naturales.
La importancia de los quads
Una de las reglas más conocidas dentro del modelado orgánico es trabajar, en la medida de lo posible, utilizando polígonos de cuatro lados, también conocidos como quads. Aunque internamente los motores gráficos terminan triangulando toda la geometría, trabajar con quads ofrece enormes ventajas durante el proceso de modelado y animación. Los quads permiten:- Loops más limpios y continuos.
- Mejor comportamiento del suavizado.
- Subdivision Surface más estable.
- Esculpido más uniforme.
- Deformaciones más predecibles.
- Triángulos.
- N-gons (polígonos de más de cuatro lados).
- Polos mal distribuidos.
Edge Loops y flujo de la malla
Otro aspecto clave en topología es el flujo de los edge loops. Los edge loops son cadenas continuas de aristas que siguen la dirección natural de la anatomía o de las deformaciones del modelo. En personajes orgánicos existen ciertas zonas donde estos loops son especialmente importantes:- Alrededor de los ojos.
- Contorno de la boca.
- Orejas.
- Hombros.
- Codos.
- Rodillas.
Topología orientada a animación
Cuando un modelo está pensado únicamente para render estático, es posible ocultar muchos problemas de topología mediante iluminación o poses cuidadas. Pero cuando el personaje necesita animarse, cualquier error estructural comienza a hacerse evidente inmediatamente. Por eso, una topología orientada a animación debe considerar desde el inicio:- Dirección de las deformaciones.
- Compresión y expansión muscular.
- Distribución uniforme de polígonos.
- Densidad equilibrada de geometría.
- Correcta ubicación de polos.
Aprendizajes durante el proceso
Una de las cosas más interesantes que he descubierto durante este proyecto es que mejorar en modelado no depende únicamente de practicar más horas, sino de aprender a observar correctamente la anatomía, las deformaciones y el flujo natural de las formas. Muchas veces intentamos resolver problemas agregando más geometría, cuando en realidad el problema está en la estructura de la topología. Comprender cómo fluyen los edge loops y cómo se distribuye la tensión sobre la malla cambia completamente la manera de modelar personajes.Resultado preliminar
A continuación dejo un resultado preliminar del rostro que estoy desarrollando actualmente. Todavía queda bastante trabajo por delante, especialmente en detalles anatómicos y optimización de loops, pero el avance ya permite validar gran parte de la estructura topológica del modelo.
